混合信號設計

數字信號和模擬信號之間的相互轉換：ADC/DAC IP以及相關SoC系統應用
模擬設計方法和數字設計方法的整合：Interface/clock IP以及相關SoC系統應用
數字模塊與模擬模塊性能的整合：對信號精度、噪聲、功耗敏感的SoC系統應用



燦芯半導體作為成熟IP以及 ASIC設計服務供應商，具有十多年的數?；旌闲盘柤夹g經驗積累。在SMIC工藝節點上，可以提供經過硅驗證或客戶量產驗證的成熟混合信號IP，例如各類型號的ADC/DAC IP。同時，在高速接口IP設計方面也有著多年的沉淀，在SMIC各工藝節點上的DDR IP，先進工藝節點上的MIPI、SerDes、PCIe IP等等。在高速接口應用中， 可提供針對Brite 接口類IP的信號完整性和功率完整性仿真服務，幫助客戶確認找到性能成本和產品上市時間之間的平衡點。



此外，針對SoC芯片設計中對于精度提升、噪聲抑制以及功耗控制等方面，燦芯在大量的ASIC芯片的設計服務過程中，無論是數字算法輔助還是物理布局等方面均積累了豐富的設計經驗。

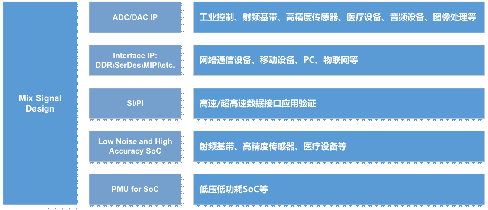

混合信號的相關應用
